机械硬盘

目前，你可以使用图片编辑软件（如 Photoshop、GIMP 或在线工具如 Canva）手动添加标注。以下是推荐的标注内容：

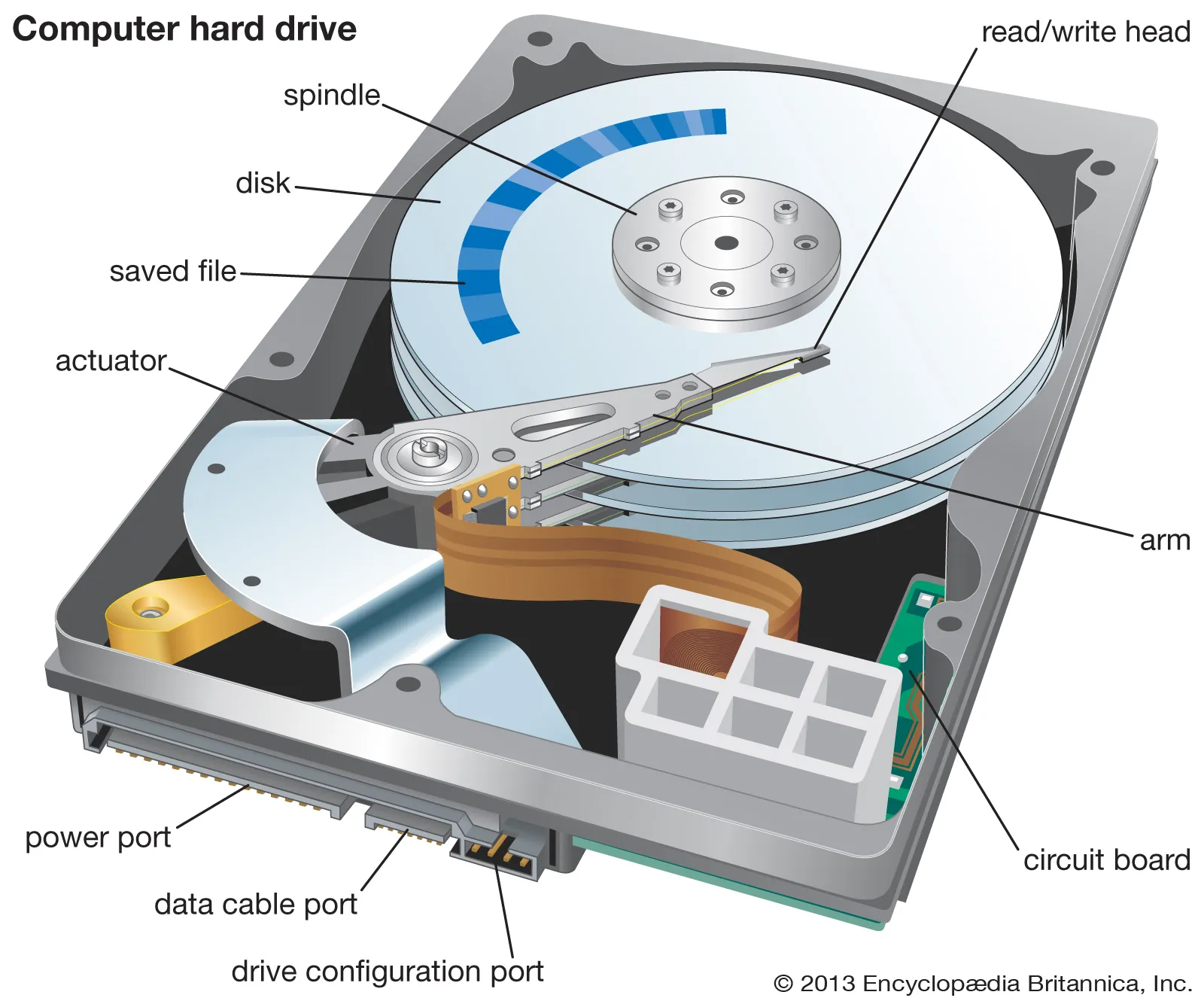

这张图展示了机械硬盘（HDD）的内部结构，并用标注标明了各个关键部件。以下是对各部分的详细解释：

  1. Spindle（主轴）：负责驱动磁盘（disk）高速旋转，使读写磁头（read/write head）能够访问不同的磁道。
  2. Disk（磁盘盘片）：机械硬盘的数据存储介质，通常由多张磁盘组成，每张磁盘涂有磁性材料，数据以二进制形式存储在磁道上。
  3. Saved file（已保存的文件）：这是示意性的标注，表示文件数据存储在磁盘的特定区域（以蓝色块表示）。在实际硬盘中，数据以磁性信息存储，看不到这种可视化的“文件块”。
  4. Read/Write Head（读写磁头）：负责读取和写入数据。它悬浮在磁盘表面上，利用磁场改变或读取存储在磁盘上的数据。
  5. Arm（磁头臂）：连接执行器（actuator）和读写磁头，使磁头能够在磁盘的不同轨道之间移动，以访问不同的数据区域。
  6. Actuator（执行器）：控制磁头臂的精确移动，使磁头能够对准特定的磁道，确保数据访问的准确性。
  7. Circuit board（电路板）：机械硬盘的控制电路，负责管理数据的读写、硬盘运作，以及与计算机主板进行通信。
  8. Power port（电源接口）：供电接口，通常是 SATA 或 Molex 连接器，向硬盘提供所需的工作电力。
  9. Data cable port（数据线接口）：机械硬盘与计算机主板通信的接口，常见的接口类型有 SATA、IDE（较旧的标准）或 SAS（企业级）。
  10. Drive configuration port（驱动器配置接口）：主要用于特定型号的硬盘设置或故障排查，某些硬盘可能会有额外的跳线或配置接口来调整模式（如主从设置）。

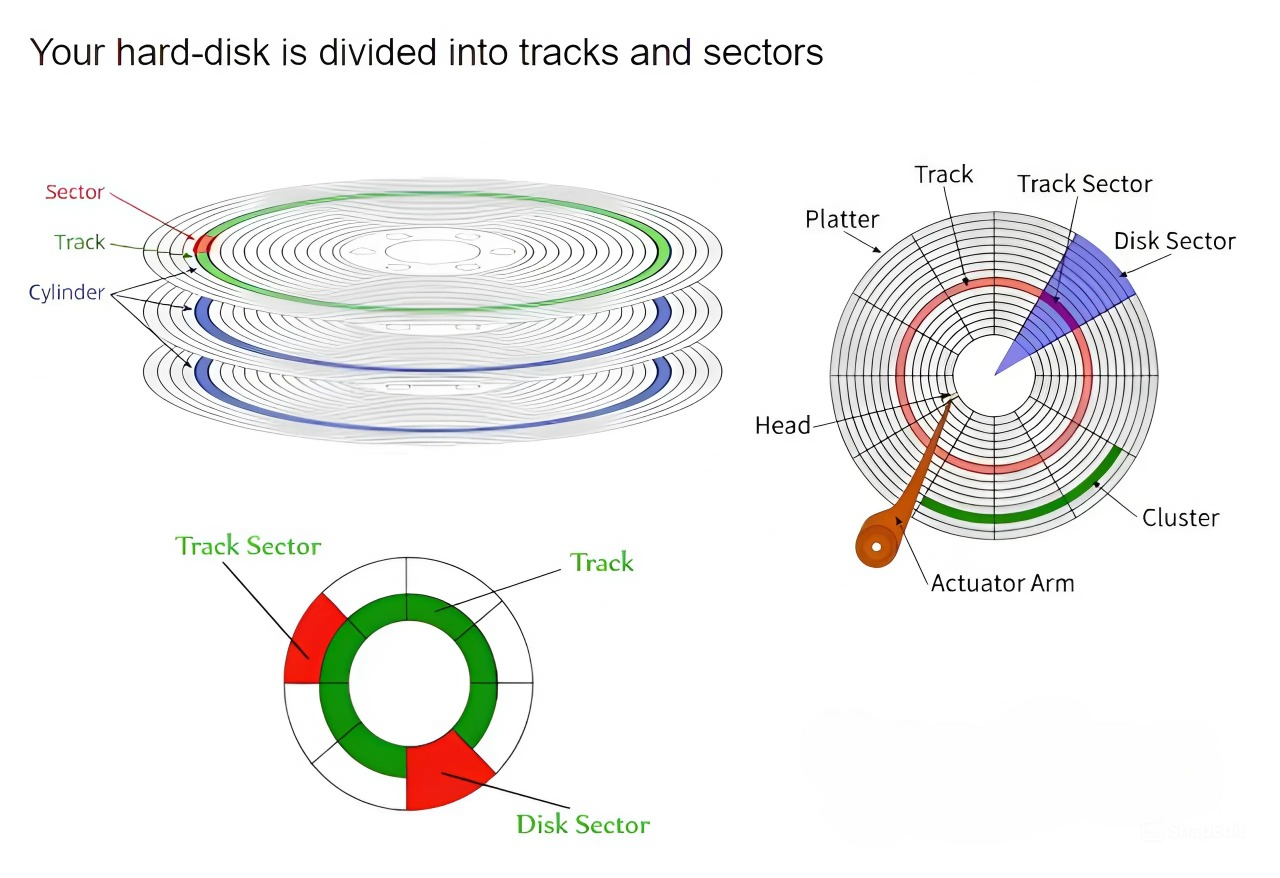

扇区和磁道

硬盘的第一个扇区指的是 0 号扇区，也被称为引导扇区（Boot Sector）。

在硬盘的逻辑结构中，扇区是最小的可寻址单位，从 0 开始编号，所以第一个扇区就是 0 号扇区。它位于硬盘的最开始位置，是硬盘访问的起始点。

MBR
  • 含义：MBR 即主引导记录（Master Boot Record），是 IBM 公司早年间提出的，是对 IBM 兼容机的硬盘或者可移动磁盘分区时，在驱动器最前端的一段引导扇区。
  • 结构组成
    • 主引导程序：占 446 字节，负责从活动分区中装载，并运行系统引导程序。
    • 分区表（DPT）：占 64 字节，含4个分区项，每个分区表项长 16 字节，记录着硬盘中分区的数量以及每一分区的大小等信息。
    • 结束标志字：占 2 字节，固定为 0xAA55 或 0x55AA，若标志错误系统无法启动。
  • 特点
    • 容量限制：支持的最大磁盘容量为 2TB，因为它使用 32 位地址来表示分区大小和位置。
    • 分区数量：最多支持四个主分区或三个主分区加一个扩展分区，在扩展分区内可创建多个逻辑分区。
    • 兼容性：与许多旧的操作系统和 BIOS 固件兼容。
  • 工作原理：计算机启动时，BIOS 会读取 MBR 并执行其中的引导代码，加载操作系统。
GPT
  • 含义：GPT 即全局唯一标识磁盘分区表（GUID Partition Table），是一种使用UEFI 启动的先进磁盘组织方式。
  • 结构组成
    • 保护MBR：GPT 磁盘的第一个扇区包含一个保护 MBR（PMBR），用于识别磁盘为GPT格式，并防止误操作。
    • GPT分区表：在磁盘的开头和结尾各存储一份分区表，确保冗余和可靠性，还包含校验和（CRC32）以保证数据完整性。
  • 特点
    • 容量限制：支持的最大磁盘容量高达 18EB，使用64位地址来表示分区大小和位置。
    • 分区数量：理论上支持无限数量的分区，常见实现通常限制为128个分区。
    • 兼容性：与现代操作系统和 UEFI 固件兼容，但可能不支持一些旧的 BIOS 和操作系统。
    • 数据完整性：包含冗余的分区表和校验和，能确保数据的完整性和可靠性。
  • 工作原理：依赖于 UEFI 的引导过程，可以直接从 GPT 分区启动操作系统。
两者区别
  • 容量支持：MBR最大支持 2TB 磁盘；GPT 理论上支持高达 18EB 的磁盘。
  • 分区数量：MBR最多4个主分区或 3 个主分区加 1 个扩展分区；GPT 理论上无限制，常见实现限制为 128 个。
  • 数据安全：MBR 无冗余和校验机制，单点故障可能导致分区信息丢失；GPT 有冗余分区表和 CRC32 校验。
  • 兼容性：MBR 与旧的 BIOS 和操作系统（如 Windows XP 及之前版本）兼容；GPT 与现代操作系统和UEFI固件兼容。
  • 引导方式：MBR 依赖 BIOS 引导，使用引导加载程序从MBR启动操作系统；GPT 依赖 UEFI 引导，可直接从GPT分区启动操作系统。

簇

簇（Cluster）是文件系统中管理存储空间的基本单位，由多个连续的扇区（Sector）组成。它是操作系统与物理磁盘之间的逻辑抽象层，目的是提高存储效率并简化管理。

cluster.svg

多个扇区合并为一个簇时，扇区不一定需要物理上连续，但在很多情况下，文件系统会尽量分配连续的扇区，以提高数据访问效率。

  • 传统机械硬盘（HDD）：簇内扇区通常是物理连续以保障性能，簇是逻辑连续单元，物理分布由底层硬件和固件透明处理。
  • 固态硬盘（SSD）：物理连续性要求降低，但文件系统仍默认连续分配。
  • 设计权衡：物理连续牺牲灵活性换取性能，非连续增加管理复杂度。

1. 为什么需要簇？

  • 硬件基础： 磁盘的最小物理存储单元是扇区（通常为 512B 或 4KB）。直接以扇区为单位管理文件会导致两个问题：
    1. 元数据开销过大：若每个小文件占用一个扇区，记录文件位置所需的元数据量会急剧增加。
    2. 寻址效率低：频繁读写单个扇区会增加磁头移动次数，降低性能。
  • 解决方案：
    文件系统将多个扇区合并为一个簇（逻辑块），以簇为单位分配存储空间，从而减少管理开销并提升吞吐量。

2. 簇的核心特性

  • 大小可配置：
    簇的大小在格式化时确定，常见值为 4KB、8KB、16KB 等（不同文件系统支持的范围不同）。
  • 分配粒度：
    文件占用的空间按簇的整数倍分配。例如：
    • 若簇大小为 4KB，一个 500B 的文件仍会占用1个簇（4KB），导致内部碎片（浪费3.5KB）。
    • 大文件（如1GB）会被拆分为多个簇，可能分散在磁盘的不同位置（产生外部碎片）。
  • 与文件系统的关系：
    • FAT32：簇大小影响最大分区容量（例如，32KB簇支持最大2TB分区）。
    • NTFS：默认簇大小与分区容量相关（如2TB分区默认4KB簇）。
    • exFAT：支持更大簇（如128 MB），适合超大文件存储。

3. 簇的运作机制

  • 文件写入流程：
    1. 文件系统将文件拆分为与簇大小匹配的逻辑块。
    2. 从空闲簇列表中分配足够的簇。
    3. 更新元数据（如FAT表、inode）以记录簇的分配关系。
  • 文件读取流程：
    1. 根据元数据定位文件占用的簇链。
    2. 按簇顺序读取数据（可能需要跨多个簇寻址）。

4. 簇大小的影响

场景小簇（如 4KB）大簇（如 64 KB）
存储小文件空间浪费较少，但元数据管理开销大空间浪费严重（如 1KB 文件占用 64 KB）
存储大文件外部碎片风险高，读写次数多减少碎片，提升连续读写速度
兼容性广泛支持某些旧系统可能不支持大簇
适用场景文档、代码等小文件视频、数据库等大文件

簇的优化与挑战

  • 空间浪费：
    小文件导致内部碎片，可通过以下方式缓解：
    • 尾部合并：将多个小文件末尾的碎片空间合并使用（如ReFS）。
    • 块子分配：允许一个簇内存储多个文件片段（某些高级文件系统支持）。
  • 碎片化：
    文件分散在不连续的簇中，降低读取效率。解决方案包括：
    • 预分配连续簇（如 NTFS 的连续文件标记）。
    • 定期碎片整理（Windows 的 defrag 工具）。
  • SSD优化：
    SSD 无需磁头寻道，但需考虑磨损均衡。现代文件系统（如F2FS）会优化簇分配策略以减少写入放大。

实际应用示例

  • 格式化 U 盘时的选择：
    • 若存储大量小文件（如文档），选择4KB 簇以减少空间浪费。
    • 若存储大型视频文件，选择 64KB 簇以提升读写速度。
  • 数据库存储： 数据库文件（如 MySQL 的.ibd）通常配置为 大簇（如16KB），匹配数据库页大小以提高性能。
